Se termina un proyecto que ha tenido más de un año de duración.
Este diseño parte de la necesidad de un amplificador que integre distintas funcionalidades en un solo equipo. Integra una etapa de iluminación audiorrítmica de potencia, siendo capaz de mover 10 tiras LED de hasta 30W por tira, creando un efecto muy atractivo en cualquier evento.
En su funcionalidad principal de amplificación también le acompaña algo que no suelen traer los amplificadores de bajo coste, como es un detector de clip o clipping. El «clip» o clipping es un fallo de amplificación que se da cuando el amplificador tiene sus salidas a la tensión máxima, y la señal de entrada es demasiado elevada para poder amplificarla con la ganancia establecida. Para que no ocurra esto, en amplificadores de gama superior existe una regulación de ganancia dinámica, la cual detecta si hay clipping o el amplificador está cerca de que se produzca, reduciendo la ganancia para mantenerse siempre dentro de su tensión normal de funcionamiento.

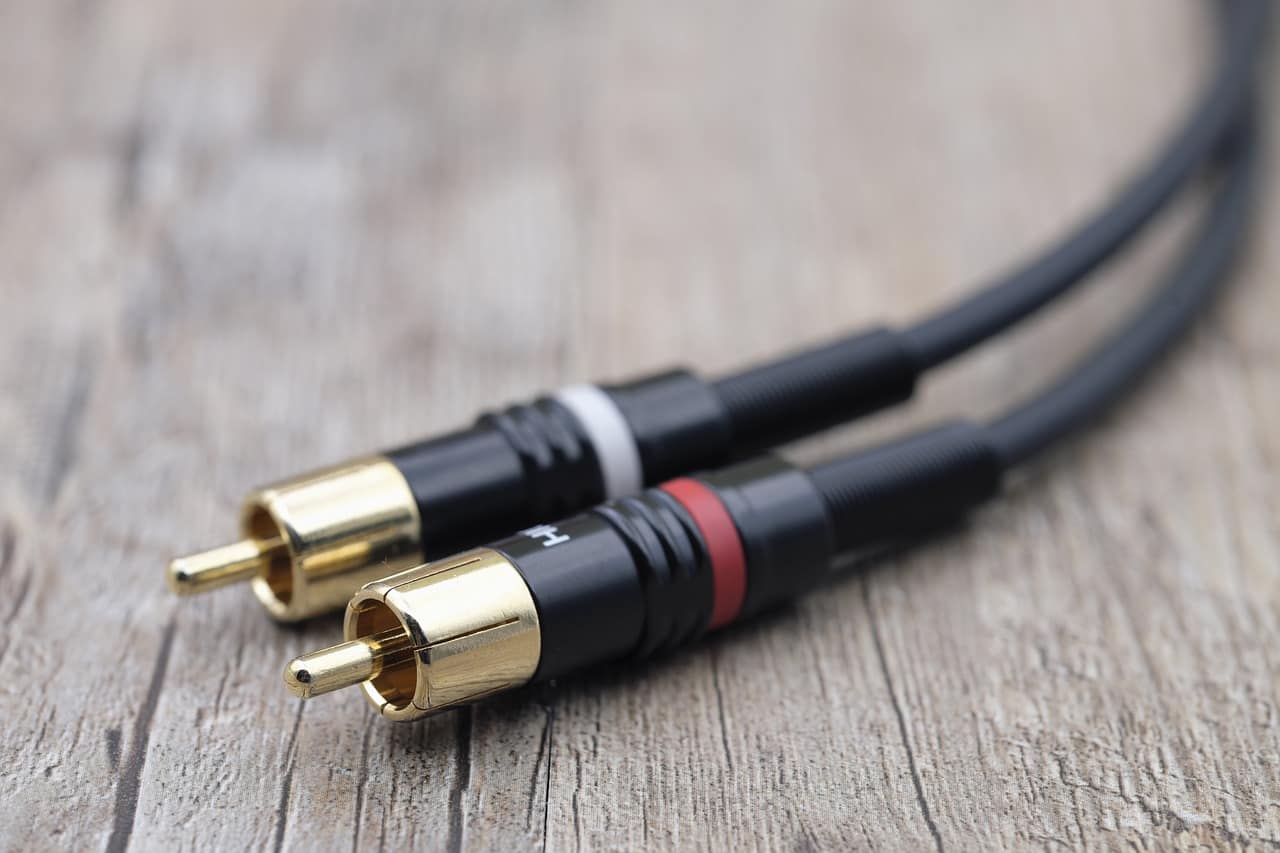

Otra funcionalidad muy útil para un amplificador que comienza a tener una potencia muy considerable, es la selección de entrada a petición del usuario. Dado que se puede emplear en eventos o en casa, se le ha incorporado una electrónica de selección de entrada, que permite cambiar entre modo Bluetooth o entrada analógica RCA.
El diseño, como siempre, se ha hecho respetando todas las reglas de diseño EMI de cada componente, para reducir el ruido que acompaña a la señal. Esto proporciona un sonido claro, potente y sin distorsión.
Además, está diseñado para ser montado en torres de altavoces, ya que dos salidas son Full Range (reproducen todas las frecuencias) pero una de ellas está filtrada sólo a bajos, para tener un altavoz Subwoofer conectado.
Está basado en el conocido TPA3116, un amplificador de gran rendimiento y bajo consumo, tipo D, con una reproducción de frecuencias excelente.
Imágenes reales del amplificador ya fabricado.
